Cómo importar un dibujo

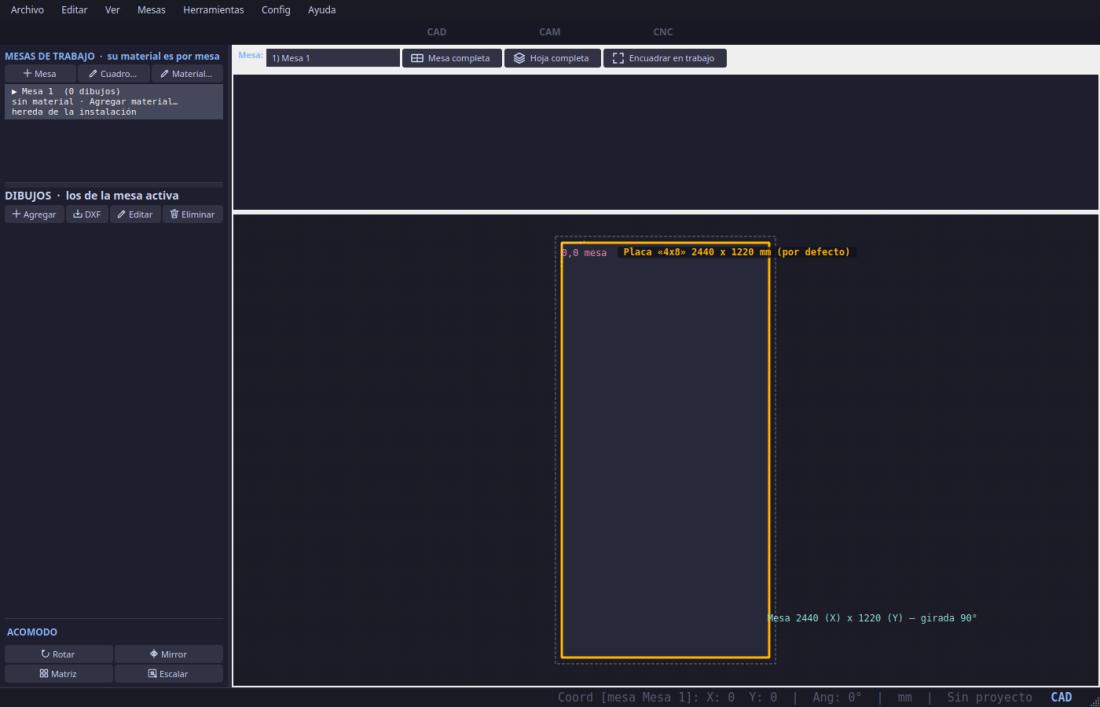

Abre PlasmaCore

Arriba ves las tres pestañas del programa: CAD, CAM y CNC. Empiezas en CAD, que es donde se ve y se prepara el dibujo. A la izquierda está la lista de DIBUJOS de tu mesa, y en medio el lienzo con la lámina.

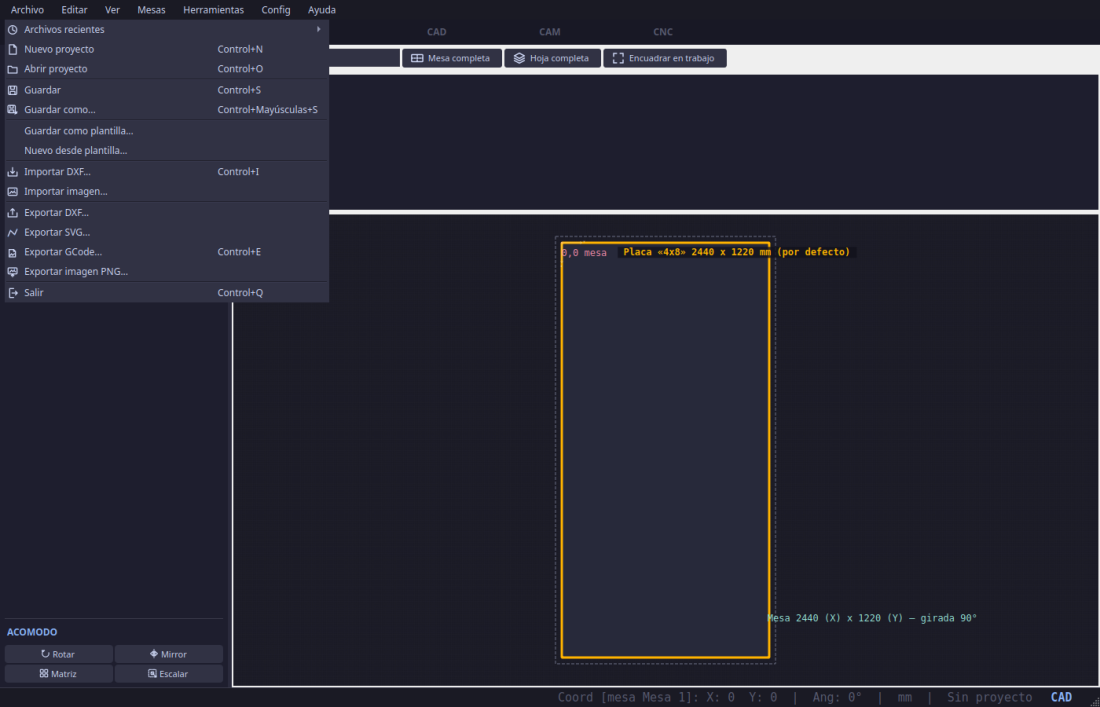

En el menú Archivo, elige «Importar DXF…»

Arriba a la izquierda, pica Archivo y luego Importar DXF… (también puedes usar el atajo Ctrl+I).

Se abre la ventana de tu computadora para elegir el archivo: busca tu .dxf, selecciónalo y ábrelo.

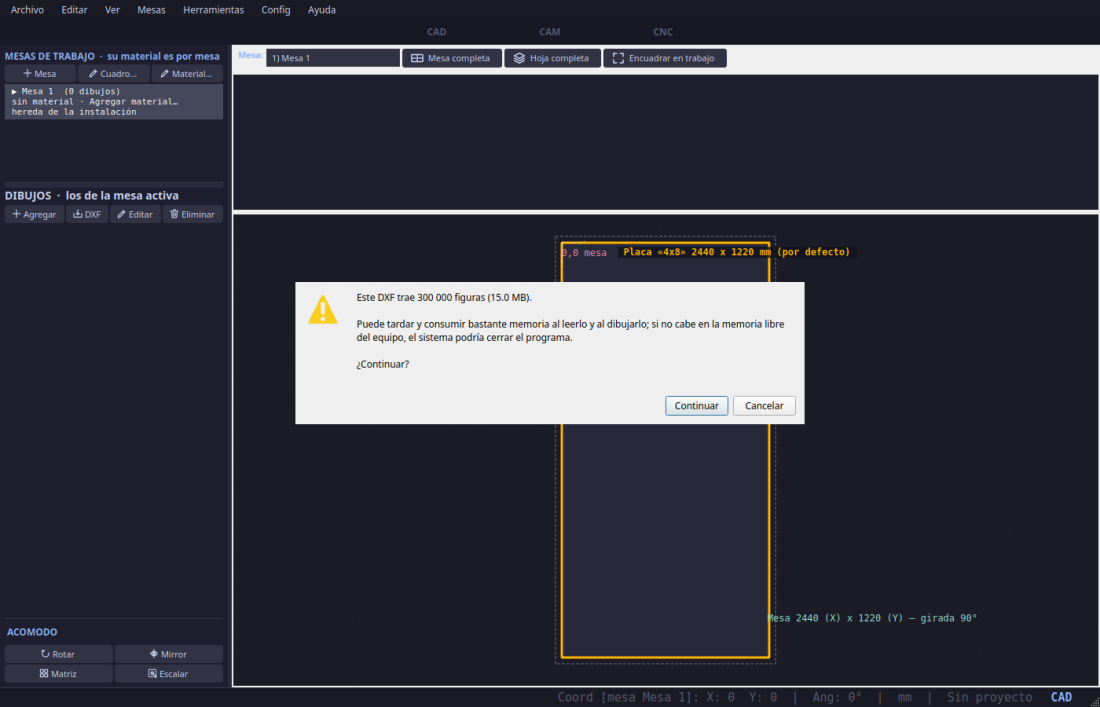

Si el archivo es muy pesado, aparece un aviso

Cuando el dibujo trae muchísimas figuras, PlasmaCore te avisa antes de abrirlo y te dice cuántas trae. Si es tu caso, pica Continuar (o Cancelar si prefieres no abrirlo).

Si tu archivo es normal, este aviso no aparece y sigues directo al paso 4.

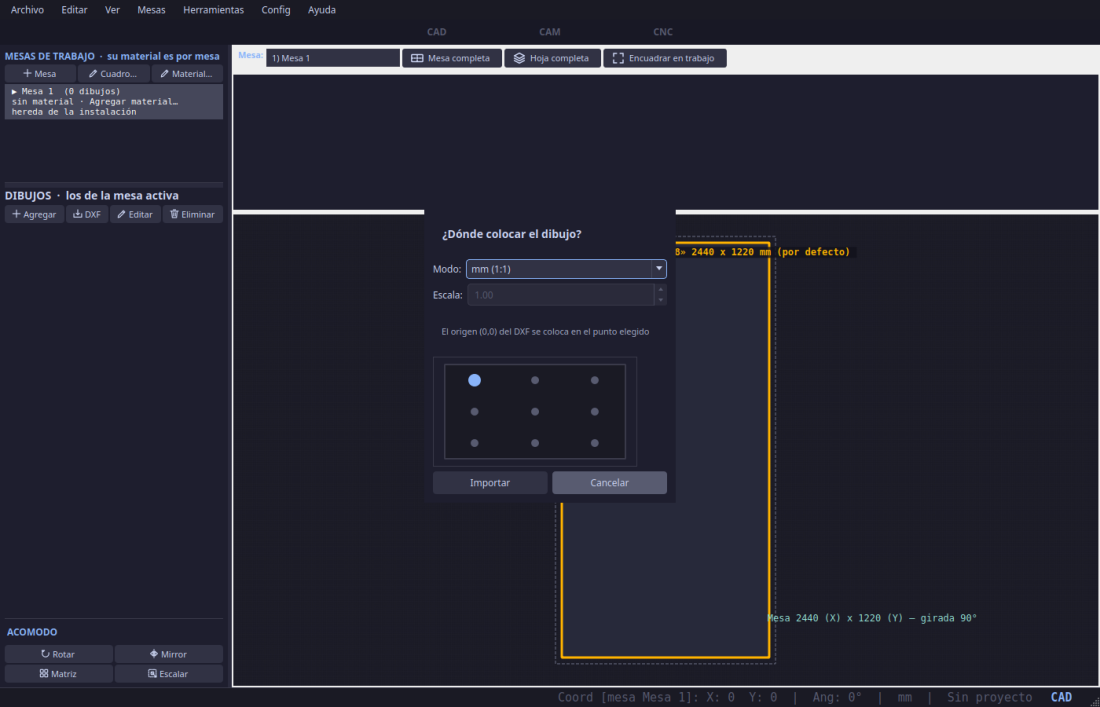

Dinos dónde ponerlo: «Posición de importación»

Aquí eliges dos cosas:

• Dónde va el dibujo en la hoja: pica uno de los 9 puntos. El punto grande es el que elegiste. El origen (0,0) de tu dibujo se coloca en ese punto.
• En qué medida viene y su escala: en Modo elige mm (1:1) si tu dibujo ya está en milímetros, pulgadas (25.4:1) si lo hiciste en pulgadas, o Manual para escribir tú la escala.

Cuando esté listo, pica Importar.

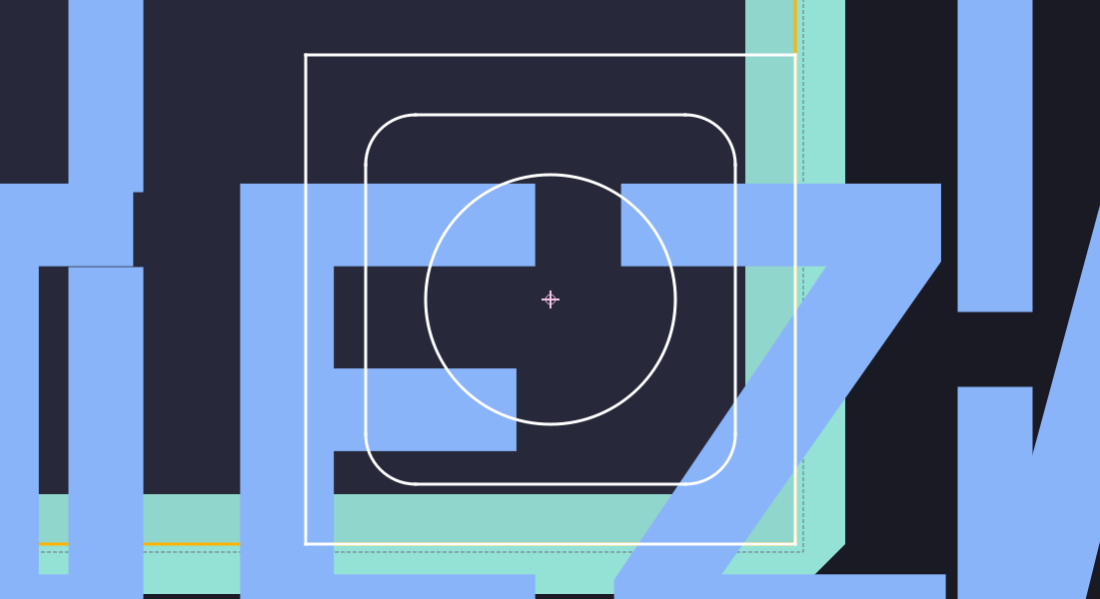

El dibujo aparece en el lienzo

PlasmaCore lee el archivo y dibuja la pieza: su contorno y sus agujeros. Si la pieza quedaba fuera de lo que estabas viendo, el programa la encuadra solo para que la veas.

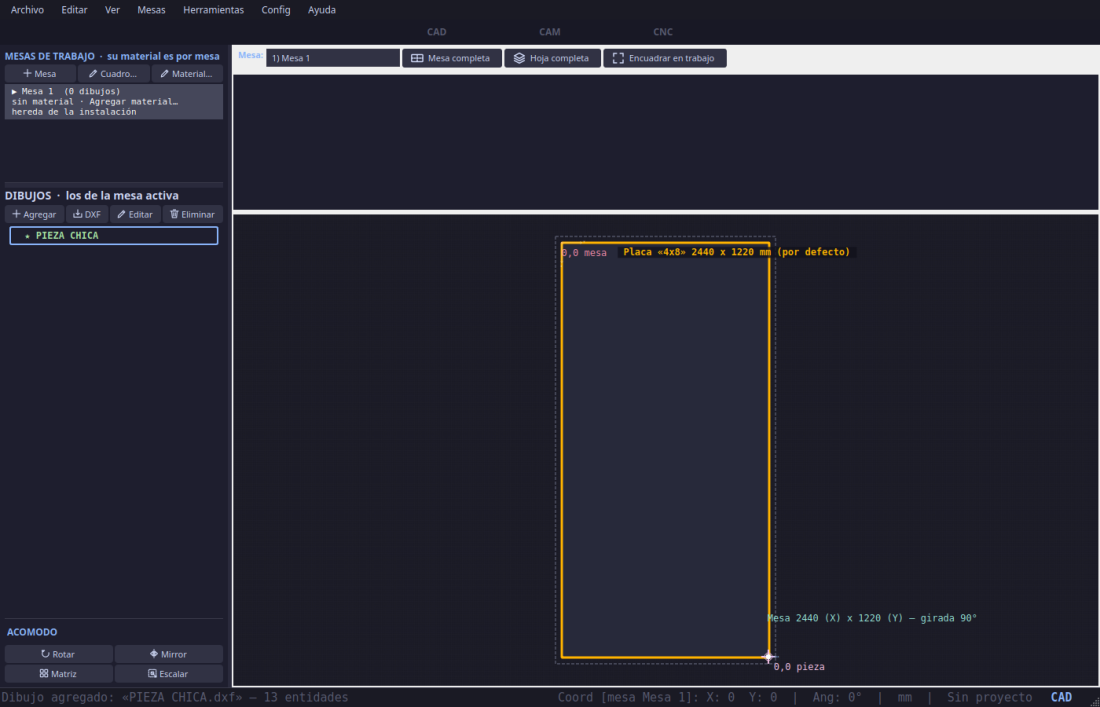

Queda en la lista y sobre la mesa

El dibujo se agrega a la lista DIBUJOS (a la izquierda) con el nombre del archivo, y queda colocado sobre la lámina de tu mesa. Abajo, en la barra de estado, te dice cuántas figuras trajo.

Ya puedes seguir con lo demás: acomodarla donde te convenga, hacer copias en cuadrícula con Matriz, o pasar a la pestaña CAM para preparar el corte.
